1. Nilai tegangan sumber pada rangkaian di atas tidak benar. Berapakah nilai yang tepat ?
A. 100 V
B. 50 V
C. 20 V
D. 10 V
E. 5 V
Jawaban : E
2 Apa yang terjadi jika sumber tegangan tetap 200 V ?
A. Lampu nya tidak akan menyala
B. Rangkaian bisa meledak karena tegangan yang sangat tinggi
C. Arus tidak mengalir
D. Sensor PIR tidak aktif
E. Relay tidak bekerja
Jawaban : B
1. Hal yang perlu ditambahkan pada rangkaian agar lebih sempurna adalah...
A. Resistor
B. Kapasitor
C. Osiloskop
D. Transistor
E. Op-amp
Jawaban : C
2. Apa kegunaan IC NE555 pada rangkaian di atas?
A. Sebagai timer
B. Sebagai pembangkit sinyal
C. Sebagai pelengkap
D. Sebagai penguat
E. Sebagai penyearah
Jawaban : B

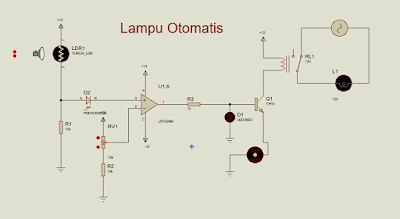

1. Nilai resistansi dari sensor LDR
sangat bergantung pada...
A. Bunyi
B. Cahaya
C. Gas
D. Jarak
E. Infra-red
Jawaban : B
2. Apa yang terjadi ketika sensor LDR menerima sedikit cahaya ?
A. Resistansi menurun
B. Resitasansi semakin tinggi
C. Resistansi tidak berpengaruh
D. Tegangan menurun
E. Tegangan semakin tinggi
Jawaban : B
1. Apa yang terjadi ketika sensor PIR berlogika 1 ?
A. Motor akan berputar dan menangkap tikus
B. Lampu akan menyala
C. Relay tetap berada di tempat
D. Motor dan lampu sama-sama menyala
E. Tidak terjadi apa-apa
Jawaban : A
2. Apa kegunaan IC NE555 pada rangkaian di atas?
A. Sebagai timer
B. Sebagai pembangkit sinyal
C. Sebagai pelengkap
D. Sebagai penguat
E. Sebagai penyearah
Jawaban : B
E. Sensor Kimia
[Kembali]
1. Pada rangkaian di atas, apa fungsi op-amp?
A. Sebagai komparator
B. Sebagai detector
C. Sebagai penguat
D. Sebagai penyearah
E. Sebagai penyimpan tegangan
Jawaban : C
2. Pada rangkaian dasar op-amp, jika besar tegangan input sama dengan
tegangan output, tetapi gelombang sinyal input berbeda fase dengan
gelombang sinyal output, op-amp itu sering disebut...
A. Non-Inverting Amplifier
B. Inverting Amplifier
C. Op-amp sebagai penjumlah
D. Differensial Amplifier
E. Amplifier biasa
Jawaban : B
1. Apa kegunaan memasang resistor seri dengan LED?
A. Agar LED lebih terang
B. Agar LED lebih redup
C. Agar fungsi LED dapat dimaksimalkan
D.Agar arus yang mengalir pada LED tidak terlalu besar
E. Sebagai formalitas
Jawaban : D
2.
Pada aplikasi alarm pengamanan penyimpanan uang pada ATM, sensor touch
kurang tepat untuk digunakan, maka sensor yang lebih tepat untuk
menggantikanya adalah...
A. Sensor Vibration
B. Sensor PIR
C. Sensor Ultrasonik
D. Sensor hujan
E. Sensor LDR
Jawaban : A
1. Terdapat kesalahan pada pengaplikasian op-amp, yaitu..
A. Tidak dipasang resistor sesudahnya
B. Kesalahan penempatan kaki inverting dan non-inverting
C. Tidak terjadi penguatan
D. Tidak dipasang voltmeter setelahnya
E. Kesalahan penempatan Rf
Jawaban : C
2. Terdapat kesalahan pada penempatan motor, seharusnya...
A. Motor paralel dengan LED
B. Motor paralel dengan resistor
C. Motor ditambahkan resistor
D. Motor seri dengan buzzer
E. Motor dihilangkan saja
Jawaban : A
