1. Tujuan [Kembali]
     - Mengetahui dan memahami definisi clipper
     - Mengetahui prinsip kerja clippers
     - Mampu mensimulasikan rangkaian clipper dengan benar

2. Komponen [Kembali]



2.1. AC Supply

AC Supply

 Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.  Pada dasarnya Power Supply atau Catu daya ini memerlukan sumber energi listrik yang kemudian mengubahnya menjadi energi listrik yang dibutuhkan oleh perangkat elektronika lainnya. Oleh karena itu, Power Supply kadang-kadang disebut juga dengan istilah Electric Power Converter.







2.2. Resistor,

      Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”.

Resistor











Tabel warna resistor

Perhitungan Nilai Resistor





 2.3. Osiloskop

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode. Sorotan elektron membekas pada layar.Suatu rangkaian khusus dalam osiloskop menyebabkan sorotan bergerak berulang-ulang dari kiri ke kanan. Pengulangan ini menyebabkan bentuk sinyal kontinyu sehingga dapat dipelajari^.



2.4.  Dioda, sebagai penyearah arus

Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika.

Dioda 10A01 merupakan salah satu dioda yang ada di pasaran. cek datasheet di bawah!

3. Dasar Teori [Kembali]

            Terdapat berbagai jaringan dioda disebut clippers yang memiliki kemampuan untuk "clip" atau memotong sebagian dari sinyal input tanpa distorsi (gangguan) bagian yang tersisa dari gelombang alternatif. Rangkaian Clippers (Pemotong) adalah rangkaian yang digunakan untuk memotong sinyal input Vi dengan memanfaatkan kerja dioda.

         Ada dua kategori umum clippers, yaitu seri dan paralel. Konfigurasi seri didefinisikan sebagai satu rangkaian di mana dioda seri dengan beban, sedangkan varietas paralel memiliki dioda yang paralel dengan beban.

3.1 Jenis-Jenis Clippers

  3.1.1 Clippers Seri

      Gambar 2.67a merupakan gambar rangkaian clippers seri. Respon dari konfigurasi seri Gambar 2.67a untuk berbagai bentuk gelombang bolak-balik ditunjukkan pada Gambar. 2.67b. Penambahan supply dc seperti yang ditunjukkan pada Gambar. 2.68 dapat memiliki efek nyata pada output clipper.

Contoh

Tentukan bentuk gelombang output untuk jaringan Gambar 2.74.

Solusi

Pengalaman yang lalu menunjukkan bahwa dioda akan berada dalam keadaan "on" untuk wilayah positif vi — terutama ketika kita mencatat efek pembantu dari V = 5 V. Jaringan kemudian akan muncul seperti yang ditunjukkan pada Gambar 2.75 dan vo = vi + 5 V. Mengganti id= 0 pada vd =0 untuk level transisi, kita memperoleh jaringan Gambar 2.76 dan vi= - 5 V.

Untuk vi lebih negatif dari -5 V dioda akan memasuki keadaan sirkuit terbuka, sedangkan untuk voltase lebih positif dari -5 V dioda berada dalam keadaan hubung singkat. Tegangan input dan output muncul pada Gambar. 2.77.

  3.1.2 Clippers Paralel

       Rangkaian pada Gambar 2.82 adalah konfigurasi dioda paralel yang paling sederhana dengan output untuk input yang sama dari Gambar 2.67. Analisis konfigurasi paralel sangat mirip dengan yang diterapkan pada konfigurasi seri, seperti yang ditunjukkan dalam contoh berikut.

 Contoh

Tentukan vo untuk jaringan Gambar. 2.83.

Solusi

Polaritas suplai dc dan arah dioda sangat menunjukkan bahwa dioda akan berada dalam keadaan "on" untuk daerah negatif dari sinyal input. Untuk wilayah ini jaringan akan muncul seperti yang ditunjukkan pada Gambar 2.84, di mana terminal yang ditentukan untuk vo mengharuskan vo=V=4V.

4. Prinsip Kerja Rangkaian [Kembali]

a. Sketsa dari respons jaringan berdasarkan arah dioda dan level tegangan yang diterapkan. Untuk jaringan Gambar 2.68, arah dioda menunjukkan bahwa sinyal Vi harus positif untuk menyalakannya. Pasokan dc selanjutnya mensyaratkan bahwa tegangan Vi lebih besar dari V volt untuk menghidupkan dioda. Wilayah negatif dari sinyal input adalah Gambar 2.67 Series clipper.

b. Tegangan yang diberikan (tegangan transisi) yang akan menyebabkan perubahan status untuk dioda. Untuk dioda ideal, transisi antar keadaan akan terjadi pada titik di mana karakteristik di Vd = 0 V dan Id = 0 A. Menerapkan Id kondisi 0 pada Vd 0 ke jaringan Gambar 2.68 akan menghasilkan konfigurasi Gambar 2.69, di mana tingkat Vi yang akan menyebabkan transisi dalam keadaan terebut adalah

Untuk tegangan input yang lebih besar dari V volt, dioda berada dalam keadaan hubung singkat, sedangkan untuk tegangan input kurang dari V volt berada dalam keadaan sirkuit terbuka atau "mati".

c. Terminal yang akan ditentukan dan polaritas vo. Ketika dioda berada dalam keadaan hubung singkat, seperti yang ditunjukkan pada Gambar 2.70, tegangan output vo dapat ditentukan dengan menerapkan hukum tegangan Kirchhoff ke arah searah jarum jam:

d. Dapat membantu untuk membuat sketsa sinyal input di atas output dan menentukan output pada nilai input sesaat. Maka dimungkinkan bahwa tegangan keluaran dapat dibuat sketsa dari titik data yang dihasilkan dari Vo seperti yang ditunjukkan pada Gambar. 2.71. Ingatlah bahwa pada nilai Vi sesaat input dapat diperlakukan sebagai suplai dc dari nilai tersebut dan nilai dc yang sesuai (nilai sesaat) dari output yang ditentukan. Misalnya, pada Vi=Vm untuk rangkaian Gambar 2.68, rangkaian yang akan dianalisis muncul pada Gambar. 2.72. Untuk Vm>V dioda dalam keadaan hubung singkat dan vo=Vm-V, seperti yang ditunjukkan pada Gambar. 2.71. Pada Vi =V dioda berubah status; pada vi=-Vm, vo=0 V; dan kurva lengkap untuk Vo dapat dibuat sketsa seperti yang ditunjukkan pada Gambar. 2.73.

5. Gambar Rangkain [Kembali]

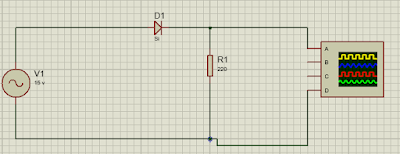

Rangkaian Clipper Seri

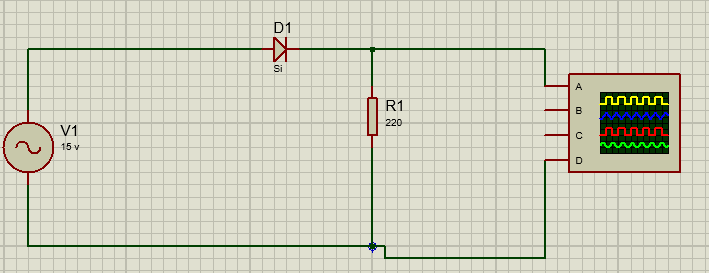

Rangkaian Clipper Paralel

Rangkaian Example Clipper Seri

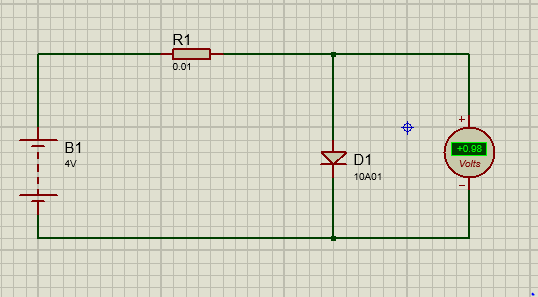

Rangkaian Example Clipper Paralel

Prinsip Kerja Clipper

6. Video Simulasi Rangkain [Kembali]

6.1 Video Rangkaian seri Clipper

 6.2 Video Rangkaian Paralel Clipper

6.3 Video Rangkaian Example Clipper Seri

6.4 Video Rangkaian Example Clipper Parallel

6.5 Video Prinsip Kerja Clipper
