MULTIPLE CHOICE UTS

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Clipper

2. Depletion Type Mosfet

3.Jfet  Voltage Divider Configuration

4. Low Frequency Responce FET Amplifier

5.Class B Amplifier Circuit

6.Pspice Windows

7. Signal Generator

CLIPPER [Kembali]


1.Tentukan bentuk gelombang output untuk jaringan Gambar 2.74.



A

B

D

C

E

       Jawaban :

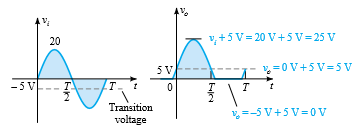

dioda akan berada dalam keadaan "on" untuk wilayah positif vi — terutama ketika kita mencatat efek pembantu dari V = 5 V.  vo= vi + 5 V. Mengganti Id =0 pada vd = 0 untuk level transisi, kita memperoleh Vi = 5 V. Jawaban B

2. Tentukan Vo untuk jaringan Gambar. 2.83.

Gambar 2.83

        a. 3 V

        b. 4 V

        c. 5 V

        d. 6 V

        e. 7 V

         Jawaban : B

Polaritas suplai dc dan arah dioda sangat menunjukkan bahwa dioda akan berada dalam keadaan "on" untuk daerah negatif dari sinyal input. Untuk wilayah ini jaringan akan muncul seperti yang ditunjukkan pada Gambar 2.84, di mana terminal yang ditentukan untuk vo mengharuskan vo =V= 4 V.

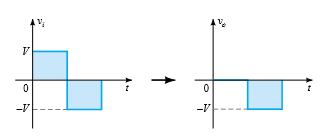

3. Gambar Output dari soal no. 2 adalah

A

B

C

D

E

 Jawaban : D

DEPLETION TYPE MOSFET [Kembali]

1. Untuk MOSFET tipe deplesi saluran-n dari Gambar 6.29, tentukan Idq



Gambar 6.29

        a. 2.8 mA

        b. 3 mA

        c. 3.1 mA

        d. 3.9 mA

        e. 4 mA

            Jawaban : C

2. Dari soal no.1, Tentukan Vds

         a. 8.9 V

         b. 9.3 V

         c. 10.1 V

         d. 11.2 V

         e. 12.5 V

     Jawaban : C

                        Vps = Vdd - Id (Rd+Rs)
                               = 18 V - (3.1 mA) (1.8 kohm + 750 ohm )
                               = 10.1 V

3. Ulangi soal no.1 dengan Rs = 150 ohm. Tentukan Id

      a. 7.6 mA

      b. 8.2 mA

      c. 9.1 mA

      d. 10.2 mA

      e. 11.1 mA

        Jawaban : A

(a) Poin plot sama untuk kurva transfer seperti yang ditunjukkan pada Gambar 6.31. Untuk garis bias,

Atur Id = 0 mA, menghasilkan

Atur Vgs = 0, menghasilkan

Garis bias disertakan pada Gambar 6.31. Perhatikan dalam hal ini bahwa titik diam menghasilkan arus pembuangan yang melebihi IDSS, dengan nilai positif untuk VGS. Hasil:



JFET VOLTAGE DIVIDER CONFIGURATION [Kembali]

 1. Tentukan Zi untuk jaringan Gambar 9.57

         a. 8.9 Mohm
         b. 9.7 Mohm
         c. 10.6 Mohm
         d. 11.4 Mohm
         e. 12.8 Mohm

              Jawaban : B
         Zi = R1 || R2
         Zi = 1 / R1 + 1 / R2
             = 1 / 82 + 1 / 11
         Zi = 9.7 Mohm

2. Dari Gambar 9. 57, tentukan Z0...
       a.1.98 Kohm
       b. 2.5 Kohm
       c. 2.73 Kohm
       d. 1.45 Kohm
       e. 3 Kohm

          Jawaban : A
       Z0 = rd || RD
       Z0 = 1/100 + 1/2
       Z0 = 1.96 Kohm

3. Dari Gambar 9.57, tentukan Z0 Jika rd = 20 Kohm
        a. 2.76 Kohm
        b. 1.32 Kohm
        c. 2.81 Kohm

        d. 1.8 Kohm

        e. 2 Kohm

            Jawaban : D

        Z0 = rd||RD

             = 1/20 + 1/2

             = 1.8 Kohm



LOW FREQUENCY RESPONSE FET AMPLIFIER [Kembali]

1. Tentukan frekuensi cutoff yang lebih rendah untuk jaringan Gambar 11.32 menggunakan parameter berikut :

    a. 15.8; 46.13; 238.73
    b. 14.8; 39.8; 220.23
    c. 13.45; 38.43; 229.98
    d. 16.44; 45.11; 247.56
    e. 17.2; 47.34; 256.55

      Jawaban : A

 2. Gain midband dari sistem adalah...
        a. -1
        b. 2
        c. -3
        d. 4
        e. -5

        Jawaban : C

 3. Dari soal no.1 Sketsa yang tepat frequency respone dengan Bode Plote adalah

A

B

C

D

E

CLASS B AMPLIFIER [Kembali]

1.

Gambar 16.19

Untuk rangkaian Gambar 16.19, hitung daya input, daya keluaran, dan daya yang ditangani oleh masing-masing transistor keluaran dan efisiensi rangkaian untuk input 12 V rms.
     a. 67.75; 36.125; 15.8
     b. 70.45; 32.12; 12.32
     c. 56.43; 29.78; 17.54
     d. 81.4; 43.45; 15.67
     e. 48.56; 56.43; 19.88

             Jawaban : A

2. Untuk rangkaian Gambar 16.19, hitung daya input maksimum, daya output maksimum, tegangan input untuk operasi daya maksimum, dan daya yang dihilangkan oleh transistor output pada tegangan ini.
      a. 100.3W; 68.231W; 20 V; 19.2 W
      b. 90.21 W; 73.32 W; 21 V; 32.21 W
      c. 99.47 W; 78.125 W; 25 V; 21.3 W
      d. 97.23 W; 69.43 W; 22 V; 23.4 W
      e. 98.234 W; 74.567 W; 23 V; 45 W

         Jawaban : C

3. Untuk rangkaian Gambar 16.19, tentukan daya maksimum yang dihamburkan oleh transistor keluaran dan tegangan input di mana hal ini terjadi.
        a. 29.87 W; 13.9 V
        b. 30.21 W; 14.6 V
        c. 31.66 W; 15.9 V
        d. 32. 43 W; 16.98 V
        e. 33.52 W; 17.32 V

     Jawaban : C

PSPICE WINDOWS [Kembali]

      Note :Tidak ada Example, Problem yang ada tidak bisa dijadikan soal multiple choice karena perintah soal mensimulasikan

SIGNAL GENERATOR [Kembali]


1. Berdasarkan gambar 22.25

Tentukan frequenci terendah ketika variasi minimum potensiometer 10 Kohm
         a. 10 kHz
         b. 20 kHz
         c. 30 kHz
         d. 40 kHz
         e. 50 kHz

       Jawaban : C



2. Berdasarkan gambar no.1 Tentukan frekuensi tertinggi ketika variasi maximum potensiometer 10 Kohm
         a.10 Hz
         b. 20 Hz
         c. 30 Hz
         d. 40 Hz
         e. 50 Hz

         Jawaban : C

Note : Hanya sampai No.2 Karena Example pada buku hanya 1, dan tidak ada Problem
