-Untuk mengetahui dan memahami prinsip kerja sensor MQ-8 dan Flame sensor
-Untuk mengetahui apikasi dari sensor MQ-8 dan Flame sensor
Alat
a. AC Voltmeter
Voltmeter adalah perangkat elektronik yang berfungsi untuk mengukur tegangan dalam rangkaian listrik. Voltmeter dalam rangkaian dipasang secara paralel pada dua buah titik yang diukur.
d. Catu daya
Catu daya (Power Supply) adalah sebuah perangkat yang memasok listrik energi untuk satu atau lebih beban listrik. Catu daya menjadi bagian yang penting dalam elektonika yang berfungsi sebagai sumber tenaga listrik misalnya pada baterai atau accu.
Bahan
· a. Resistor
Sebuah resistor adalah komponen dalam suatu rangkaian listrik yang berfungsi untuk menahan laju arus listrik yang mengalir pada rangkaian listrik, untuk membatasi dan mengatur arus listrik dalam suatu rangkaian.
b. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.
Spesifikasi
Konfigurasi pin
c. Dioda
Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.
Spesifikasi
Konfigurasi pin
Spesifikasi
f. Buzzer
Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm. Juga bisa digunakan sebagai indikasi suara.
g. Motor DC
Spesifikasi LED
Konfigurasi pin
j. Sensor MQ-8
Grafik respon sensor
karekteristik sensitivitas sensor MQ-8 pada temperatur 20℃, kelembapan 65%, Konsentrasi O2 21%, RL = 5kΩ.
-Dapat digunakan untk memantau bentuk api dalam industri yang memproduksi seperti semen dan logam .
Grafik sensor api
Temperatur terus naik akibat proses perpindahan kalor melalui udeara sehingga sensor dapat menyerap kalor yang di pancarkan oleh api sehingga semakin lama api menyala semakin panas temperatur pada ruangan tersebut . dan disini semakin dekat jarak sensor dengan api maka semakin tinggi yang dibaca oleh alat ukur sensor begitu sebaliknya jika semakin jauh sensor dengan jarak api maka pembacaan oleh alat ukur maka kecil .
a) Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω).
Rumus menghitung resitansi : R=V/I
Tabel warna resistor :
Cara menentukan nilai resistor 4 gelang warna :
Cara menentukan nilai resistor 5 gelang warna :
Pada gambar terdapat dua rangkaian elektronik, yang dinomeri (1) dan (2). Rangkaian (1) biasa disebut rangkaian picu (triggered circuit) yang (menggunakan prinsip elektromekanik) dapat mengendalikan apakah rangkaian (2) pada posisi ON ataupun OFF. Biasanya rangkaian (1) memiliki tegangan dan arus lebih rendah (karena terhubung dengan mikrokontroler atau rangkaian lain) daripada rangkaian (2) yang biasanya terhubung dengan tegangan AC 220V (untuk menyalakan lampu taman atau lainnya)
Ketika sinyal mengalir melalui rangkaian 1 (logika 1), sinyal tersebut mengalir pada kumparan dan menghasilkan gaya elektromagnetik dan menimbulkan medan magnet yang menarik kontak dan kemudian mengaktivasi rangkaian kedua (untuk bergerak ON ataupun OFF)
Ketika daya dari rangkaian 1 menghilang (logika 0), pegas akan menarik kontak kembali ke posisi awalnya, sehingga rangkaian (2) akan kembali off seperti semula.
d. Dioda
Struktur utama dioda adalah dua buah kutub elektroda berbahan konduktor yang masing-masing terhubung dengan semikonduktor silikon jenis p dan silikon jenis n. Anoda adalah elektroda yang terhubung dengan silikon jenis p dimana elektron yang terkandung lebih sedikit, dan katoda adalah elektroda yang terhubung dengan silikon jenis n dimana elektron yang terkandung lebih banyak. Pertemuan antara silikon n dan silikon p akan membentuk suatu perbatasan yang disebut P-N Junction.
cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
Kondisi tanpa tegangan :
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.
Kondisi tegangan positif (Forward-bias):
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.
Kondisi tegangan negatif (Reverse-bias) :
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.
e. Motor DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

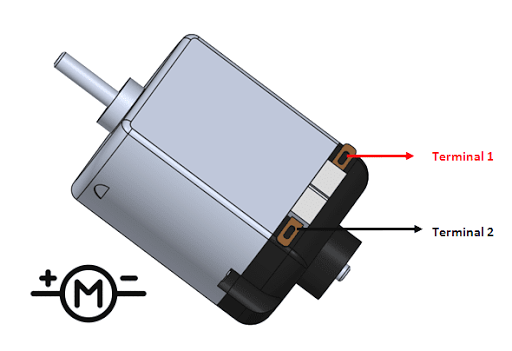

Bentuk dan Simbol Motor DC
Prinsip Kerja Motor DC
Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.
f. IC7805
Terdapat berbagai jenis Voltage Regulator atau Pengatur Tegangan, salah satunya adalah Voltage Regulator dengan Menggunakan IC Voltage Regulator. Salah satu tipe IC Voltage Regulator yang paling sering ditemukan adalah tipe 7805 yaitu IC Voltage Regulator yang mengatur Tegangan Output stabil pada Tegangan 5 Volt DC.
Terdapat 2 jenis Pengatur Tegangan Tetap yaitu Positive Voltage Regulator dan Negative Voltage Regulator.
Jenis IC Voltage Regulator yang paling sering ditemukan di Pasaran adalah tipe 78XX. Tanda XX dibelakangnya adalah Kode Angka yang menunjukan Tegangan Output DC pada IC Voltage Regulator tersebut. Contohnya 7805, 7809, 7812 dan lain sebagainya. IC 78XX merupakan IC jenis Positive Voltage Regulator.
IC yang berjenis Negative Voltage Regulator memiliki desain, konstruksi dan cara kerja yang sama dengan jenis Positive Voltage Regulator, yang membedakannya hanya polaritas pada Tegangan Outputnya. Contoh IC jenis Negative Voltage Regulator diantaranya adalah 7905, 7912 atau IC Voltage Regulator berawalan kode 79XX.
IC Fixed Voltage Regulator juga dikategorikan sebagai IC Linear Voltage Regulator.
Dibawah ini adalah Rangkaian Dasar untuk IC LM78XX beserta bentuk Komponennya (Fixed Voltage Regulator).
g. Flame sensor
Flame sensor merupakan sensor yang mempunyai fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm. Sensor ini menggunakan infrared sebagai tranduser dalam mensensing kondisi nyala api.
Suhu normal pembacaan normal sensor ini yaitu pada 25 – 85°C dengan besar sudut pembacaan pada 60°.
Dengan memperhatikan jarak sensing antara objek yang akan disensing dengan sensor tidak boleh terlalu dekat, yang berakibat lifetime sensor yang cepat rusak.
Cara kerja sensor ini yaitu dengan mengidentifikasi atau mendeteksi nyala api dengan menggunakan metode optik. Pada sensor ini menggunakan tranduser yang berupa infrared (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu.
Yang dimana memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu.
Fitur dari flame sensor
- Tegangan operasi antara 3,3 – 5 Vdc
- Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan
- Sudah terpackage dalam bentuk modul
- Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing
Kelebihan flame sensor
-Mampu medeteksi adanya api sehingga dapat langsung ditangani
-Mencegah terjadinya kebakaran dengan adanya peringatan dari detector itu sendiri
h. Sensor MQ-8
1. Persiapkan alat dan bahan
2. Rangkai alat dan bahan seperti gambar rangkaian dibawah
3. flame sensor dan MQ-8 dilogika 1 kan, maka sensor akan mendeteksi percikan api atau gas hidrogen, jika itu terjadi maka lampu akan hidup, buzzer akan berbunyi dan motor akan berputar.
4. flame sensor dan MQ-8 dilogika 0 kan, maka sensor tidak mendeteksi percikan api atau gas hidrogen, jika itu terjadi maka lampu tidak menyala, buzzer keadaan diam dan motor akan tetap diposisinya.
1. Gambar Rangkaian
a. Sensor dalam keadaan mendeteksi gas hidrogen atau terdapat percikan api (logika 1)
b. b. Sensor dalam keadaan diam, tidak mendeteksi gas hidrogen atau terdapat percikan api (logika 0)
