Tugas Pendahuluan Modul 1
Buatlah
sebuah rangkaian lengkap yang memuat 2 gerbang AND dengan 3 input dan 4
input, kemudian gerbang OR dengan 2 dan 4 input,kemudian 1 gerbang XOR
dan 2 gerbang XNOR. Dan output akhir rangkaian keseluruhannya
ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3
saklar SPDT.
 |

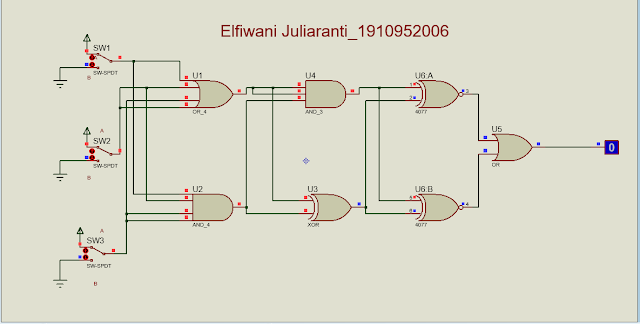

| Gambar 1. Kondisi 1 |
 |
| Gambar 2. Kondisi 2 |
Rangkaian terdiri dari komponen-komponen sesuai kondisi. Ditambah dengan power supply sebagai sumber tegangan ( logika 1 ) dan ground sebagai logika 0. Masing-masing kaki input gerbang yang ada di depan switch dihubungkan ke switch yang berbeda. Untuk gerbang selanjutnya kaki input dihubungkan ke kaki output dari gerbang yang berbeda di belakangnya (sebelumnya).
Pada kondisi satu, saat semua switch dalam keadaan ON atau terhubung ke A, tegangan mengalir, sehingga input berlogika 1. Masing-masing kaki input gerbang OR 4 input (U1) dan gerbang AND 4 input (U2) berlogika 1. Sesuai dengan tabel kebenaran gerbang OR dan gerbang AND, ketika input berlogika 1 1 1 1, maka output nya adalah 1. Selanjutnya gerbang logika AND 3 input (U4) dan XOR 2 input (U3) masing-masing kaki inputnya terhubung ke output yang berbeda dari gerbang AND dan gerbang OR sebelumnya (U1 dan U2), sehingga input dari gerbang AND 3 input (U4) sesuai dengan output dari U1 dan U2 yaitu berlogika 1 1 1. Sesuai dengan tabel kebenaran gerbang AND, ketika inputnya 1 1 1, maka outputnya berlogika 1. Sama seperti gerbang AND, input gerbang XOR 2 input juga mengikuti output dari U1 dan U2, yaitu berlogika 1 1. Sesuai dengan tabel kebenaran gerbang XOR, ketika inputnya 1 1, maka outputnya berlogika 0.Selanjutnya untuk kedua gerbang logika XNOR (U6:A dan U6:B) masing-masing kaki inputnya terhubung ke output yang berbeda dari U4 dan U3 sebelumnya sehingga inputnya mengikuti output U4 dan U3, yaitu berlogika 1 0. Sesuai dengan tabel kebenaran gerbang logika XNOR, ketika input berlogika 1 0, maka outputnya berlogika 0. Selanjutya, output ini akan terhubung ke masing-masing kaki input dari gerbang OR 2 input (U5) yang ada di depanya, sehingga input dari U5 berlogika 0 0. Sesuai dengan tabel kebenaran gerbang OR, ketika inputnya berlogika 0 0, maka outputnya akan berlogika 0.
Untuk kondisi selanjutnya, switch dapat diubah-ubah letak sekelarnya, prinsip kerjanya sama dengan sebelumnya, yaitu cukup disesuaikan dengan tabel kebenaran masing-masing gerbang logika. Hal yang harus diperhatikan salah satunya adalah, kemana kaki input dari gerbang logika tersebut terhubung.
